Aukšto dažnio 6 kanalų DMX dekoderis su įmontuotu ekranu
● Galima darbinė įtampa 12-24V ir DC25-48V;
● 6 kanalai × 10A (DC12-24V), 6 kanalai × 6A (DC25-48V);
● Galima pasirinkti 8 bitų (256) ir 16 bitų (65536);
● Galima pasirinkti 5K/10K/20K/30K Hz.
Aprašymas
Techniniai parametrai
◆ Laikykitės DMX512/1990 standartinių protokolų;
◆ Tiesioginis rankinis valdymas naudojant LCD ekraną ir mygtukus;
◆ Konvertuoja standartinį DMX signalą į aukšto -dažnio PWM signalą;
◆ Žr. LED lemputes nuo 12V-48V;
◆16 bitų (65536 lygiai) /8 bitų (256 lygiai) pasirenkamas pilkos spalvos lygis;
◆ PWM dažnis 5K/10K/20K/30KHz pasirenkamas;
◆7 išvesties gnybtai suteikia 6 nepriklausomai valdomus pastovios -tampos PWM pritemdymo kanalus ir bendrą anodo maitinimo gnybtą (bendras teigiamas).
Mechaninės konstrukcijos
Aukšto dažnio 6 kanalų dmx dekoderiui su įmontuotu ekranu GDE0610HF valdiklis pateikiamas su LCD ekranu viduryje ir 3 reguliavimo mygtukais rankiniam valdymui. 6 kanalų dmx dekoderis yra su skirtingais prijungimo būdais:
5 kontaktų XLR vidinė jungtis DMX įėjimui ir 5 kontaktų XLR vidinė jungtis DMX išėjimui
RJ45, skirtas DMX įėjimui ir DMX išėjimui
Žalios blokinės gnybtai maitinimo įvesties+, maitinimo įvesties- ir LED išvesties

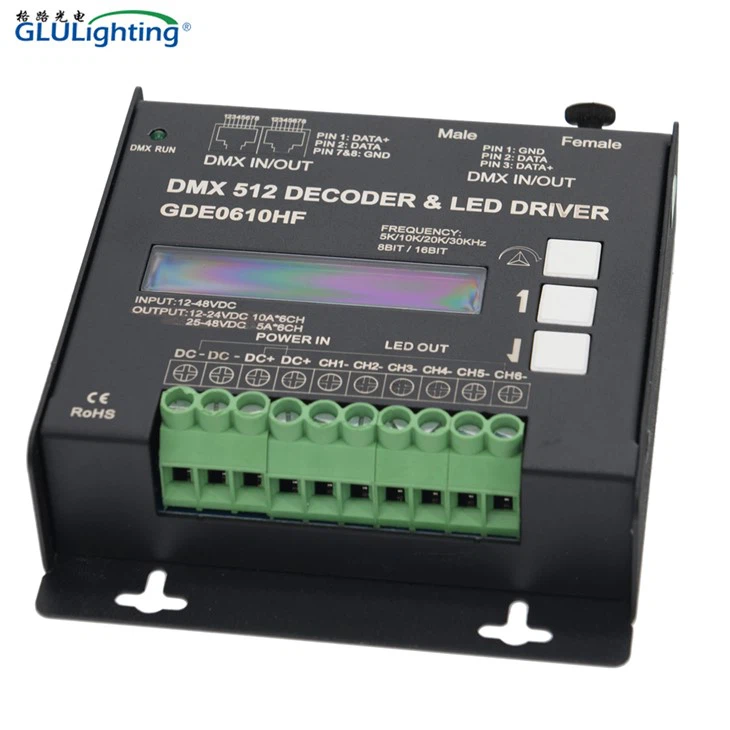

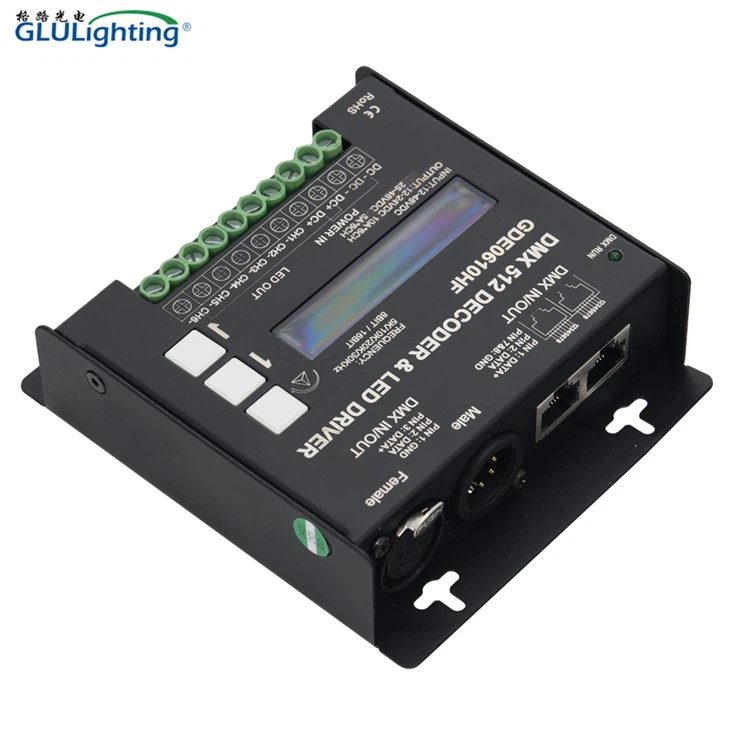

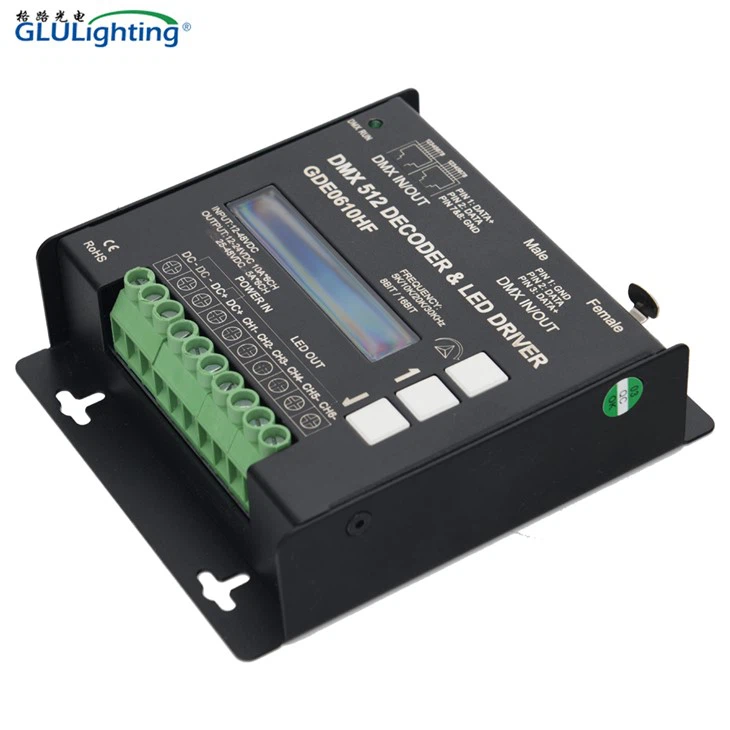

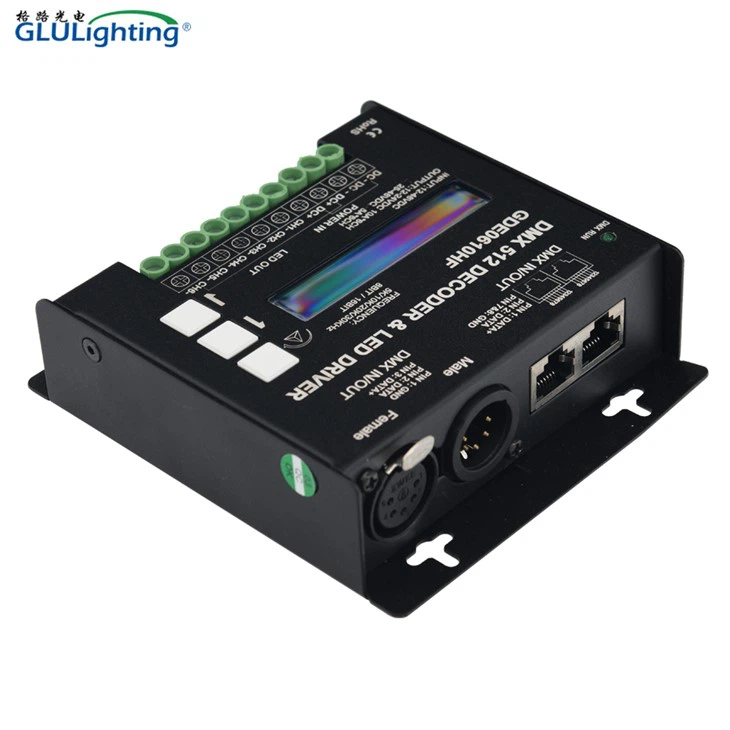

Aukšto dažnio 6 kanalų dmx dekoderis su įmontuotu-vaizdo ekranu:
122*107*33mm
4,8 * 107 * 1,3 colio
Aukšto dažnio 6 kanalų dmx dekoderis su įmontuotu-vaizdu Įrengimas:
Montuojamas su tvirtinimo angomis iš abiejų pusių.
montavimo angos žingsnis 97 mm (3,82 colio)
Pastaba:
1. Yra 7 kontaktų fenikso jungties lizdas su dviem maitinimo įvesties kaiščiais 12/24 V maitinimo šaltiniui, taip pat vienu galios išvesties kištuku ir keturiais kanalų išvesties kaiščiais.
2. Viename DMX512 tinkle galima sujungti ne daugiau kaip 10 dekoderių. Norėdami pridėti daugiau vienetų apkrovų ir ilgesniems nei 300 metrų tinklams, DMX kartotuvą,
reikalingas stiprintuvas arba opto{0}}izoliatorius.
3. DMX valdymas aktyvus tik tada, kai rodomas DMX kanalas. Jei pritemdymo pultas nustoja perduoti DMX duomenis, dekoderis išsaugos paskutines gautas vertes, kol įrenginys bus išjungtas.
Naudojimo instrukcijos
1 raktas
Iškvieskite DMX512 išorinio valdymo ir vidinio pritemdymo programos meniu, pvz., adreso kodą, 8/16 bitų, PWM dažnį ir rankiniu būdu nustatykite kiekvieno kanalo ryškumo lygius.
2 raktas
Sureguliuokite adreso kodą, reguliuokite ryškumą, dažnį, 8/16 bitų UP.
3 raktas
Sureguliuokite adreso kodą, reguliuokite ryškumą, dažnį, 8/16 bitų ŽEMYN.
Savęs{0}}bandymo procedūros
Nustatykite DMX adresą į 000, RGBW visą išvestį per 3 sekundes, tada R, G, B, W išnyks.
1.DMX signalo kabelis yra trijų gyslų ekranuotas signalo kabelis, signalo kabelis su teigiamu, neigiamu, kai prijungiate DMX signalo gnybtus, daugiau dėmesio atkreipkite į poliškumą.
2. Prijungdami dekoderį įsitikinkite, kad yra atitinkamas teigiamas, neigiamas ir GND.
3. Kabelis tarp DMX valdiklių, skirstytuvų ir dekoderių neturėtų viršyti 300 metrų.
4. Per RJ45 arba XLR DMX jungties prievadus galima sujungti ne daugiau kaip 10 DMX dekoderių. DMX signalą galima išplėsti įrengiant DMX kartotuvą arba skirstytuvą
po 10-ojo DMX dekoderio.
5. Po 32vnt dekoderių reikia įdėti papildomą skirstytuvą/stiprintuvą. Kaskadinis ryšys turi ne daugiau kaip 4 PCS.
1. Sumontuokite laikydamiesi nacionalinių ir vietinių elektros kodekso taisyklių.
2. Šį gaminį montuoti ir prižiūrėti turi kvalifikuotas, licencijuotas elektrikas.
3. Dekoderio darbinė įtampa yra DC12-48V, NEJUNKITE prie aukštos įtampos maitinimo. Montuokite su suderinamu nuolatinės įtampos maitinimo šaltiniu arba atitinkamos įtampos akumuliatoriumi.
4. Montuokite tik suderinamus 12VDC-48VDC nuolatinės įtampos šviestuvus. Įsitikinkite, kad maitinimo įtampa atitinka LED lemputės reikalavimus. To nepaisydami gali kilti gaisro pavojus.
5. Šis gaminys skirtas naudoti tik patalpose ir nėra apsaugotas nuo drėgmės.
6. Pasirinkite tinkamą laidų matuoklį maksimaliai potencialiai srovės apkrovai, atsižvelgdami į jūsų pasirinktą maitinimo šaltinį ir šviesas. Atminkite, kad bendra visų kanalų srovė perduodama per bendrą LED+ gnybtą, todėl bendra srovė per LED+laidininką paprastai yra lemiamas veiksnys renkantis laidą.
7. Įsitikinkite, kad maitinimas yra atjungtas, kai įkišate arba ištraukiate laidus į varžtinius gnybtus arba jungtis iš lizdų.
8 Įsitikinkite, kad visi varžtų gnybtai yra priveržti ir visos jungtys yra iki galo įdėtos.
Populiarus Žymos: aukšto dažnio 6 kanalų dmx dekoderis su įmontuotu ekranu-, Kinija, gamintojai, tiekėjai, gamykla, pritaikyta
Techniniai parametrai
| Produktų pavadinimas | Aukšto dažnio 6 kanalų DMX dekoderis su{1}}plokštės ekranu | ||
| Gaminių modelis | GDE0610HF | ||
| Korpuso medžiaga ir spalva | Plienas ir juodas | ||
| Darbinė įtampa | 12-24V arba 25-48V | ||
| Išėjimo srovė (maks.) | 6CH×10A@12-24V, 6CH×6A@25-48V | ||
| Išėjimo galia (maks.) | 720W@12V, 1440W@24V, 1728W@48V | ||
| Išvesties tipas | Pastovi įtampa | ||
| Pilkos spalvos lygiai | 16 bitų (65536 lygiai) / 8 bitų (256 lygiai) | ||
| PWM dažnis | Galima pasirinkti 5K/10K/20K/30KHz | ||
| Dydis | L122×P107×A33mm | ||
| Bendras svoris | 450g | ||
| Darbinė temperatūra | Ta: -30 laipsnių ~ +55 laipsnis | ||
| IP reitingas | IP40 | ||
| DMX IN/OUT | RJ45/XLR | ||
| Maitinimas / LED išėjimas | 10 kontaktų žaliųjų blokų gnybtai | ||
Kitas
