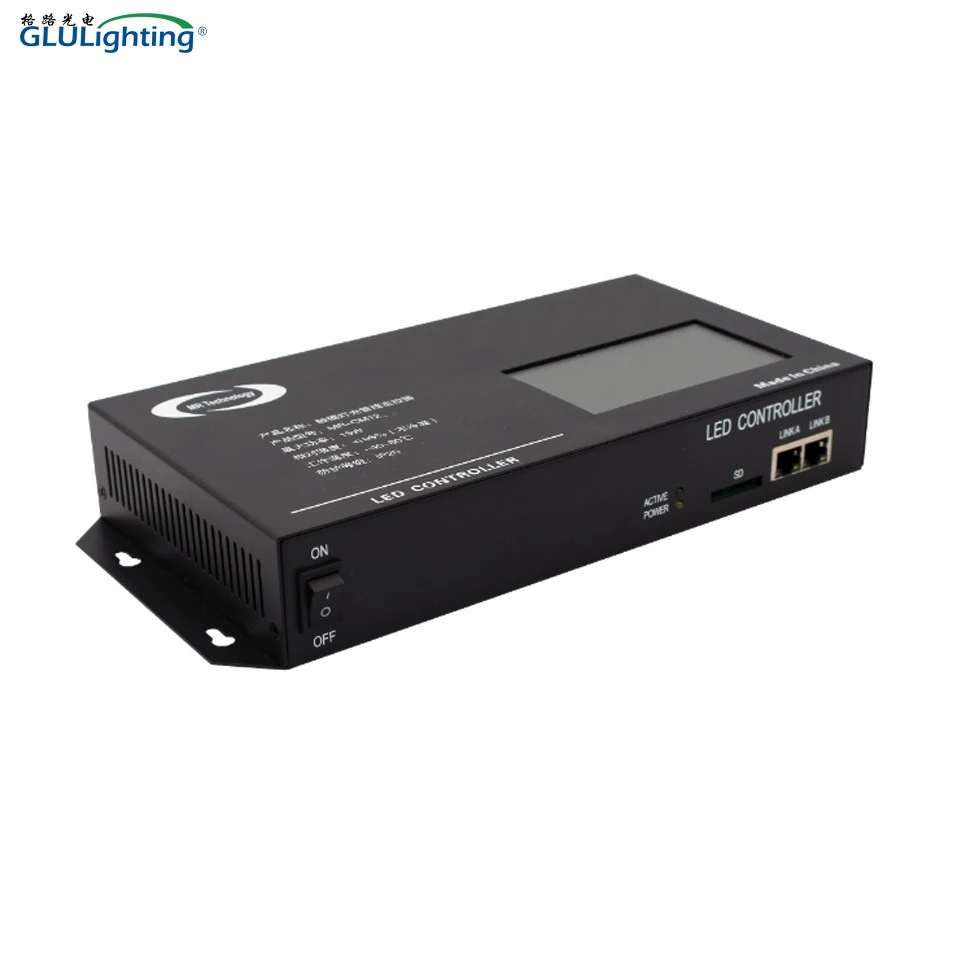

Palieskite „Viedo“ pagrindinį valdiklį MR{0}}CM12BK
● Palaiko maksimalią 450 000 kanalų apkrovą, puikiai atitinkančią klientų projektų poreikius;
● Palaikykite vietinį ryškumo laiko reguliavimą;
● Palaiko gamyklinių numatytųjų nustatymų atkūrimą vienu spustelėjimu;
● Palaikykite konsolinio kanalo režimo testavimą, palengvinantį{0}}svetainės kanalų apibrėžimų derinimą;
● Palaiko vienspalvį, dviejų spalvų RGB, RGBW, RGBWY ir kelių{0}}spalvų maišymo valdymą;
● Palaikykite kelių pagrindinių valdiklių neprisijungus ir tinkle veikiančias skaidinio valdymo funkcijas.
Aprašymas
Techniniai parametrai
MR-CM12BK
RS485 sąsajos pagrindinio valdiklio aprašymas
MR-CM12BK Touch serijos meistras, tinkantis naktinio apšvietimo projektui, pristatė trečiosios kartos naujų sprendimų produktus. Naudojama daugiau aukščiausios klasės FPGA lustų, palaiko didesnį skaičiavimo greitį ir didesnę saugyklos vietą, taip pat gali būti išplėsta, kad būtų palaikoma daugiau-apkrovos kanalų. Palaikoma talpinė kelių{6}}lietimų operacija, labai optimizuojamas lauko derinimo darbas, palaikoma iki 450 000 kanalų išvesties. Apsauga nuo viršįtampių 1.5KV ir kitos funkcijos. Ilgalaikis{12}}eksploatavimas aukštos ir žemos temperatūros atšiaurioje aplinkoje.
Mechaninės konstrukcijos
Vaizdas iš priekio
Vaizdas iš nugaros
① Maitinimo jungiklis ② ③ Maitinimo / ryšio indikatoriaus lemputė ④ SD kortelės lizdas ⑤ ⑥ Prisitaikantis tinklo sąsaja ⑦ Jutiklinis ekranas ⑧ 5PIN XLR sąsaja ⑨ Maitinimo sąsaja Maitinimo jungiklis
⑧ 5PIN XLR sąsajos apibrėžimas
 |
① | ② | ③ | ④ | ⑤ | |
| DMX512 signalas | GND | Duomenys- | Duomenys+ | Maitinimas 5V | NC | |
| GND | B(D-) | B(D+) | 5V | NC |
Pastaba: bendras jo kaiščio signalo apibrėžimas yra ① - GND, ② - B, ③ - A, ④ -5 V. Atkreipkite dėmesį į kaiščių signalų apibrėžimą programoje ir prijunkite juos pagal faktinę situaciją.
Mechaniniai matmenys ir montavimas
Vaizdas iš priekio
Galinis vaizdas
Vaizdas iš viršaus
Pastaba: matmenys aukščiau pateiktuose trijuose vaizduose nurodyti milimetrais (mm).
Prijungimo ir laidų schema
Režimas neprisijungus: MR-CM12BK prijungtas prie valdiklio, kaip parodyta toliau pateiktame paveikslėlyje:
Išorinio skydelio režimas: MR-CM12BK prijungtas prie programuojamo jutiklinio skydelio, kaip parodyta toliau pateiktame paveikslėlyje:
Pastaba: Jis gali palaikyti parametrų reguliavimą, pvz., programuojamą jutiklinį skydelį, scenos iškvietimą, ryškumo reguliavimą, greičio reguliavimą ir kt.
Integruotas internetinis / neprisijungęs režimas
Prijunkite prie kompiuterio ir papildomo valdiklio (suteikite pirmenybę prisijungimo signalui, automatiškai perjunkite į neprisijungus signalą, kai nėra prisijungimo signalo), kaip parodyta toliau pateiktame paveikslėlyje:
DMX pultas: pasirinkite scenos režimą MR-CM12BK ir prijunkite jį prie apšvietimo konsolės, kaip parodyta toliau pateiktame paveikslėlyje:
Pastaba: Jis gali palaikyti parametrų reguliavimą, pvz., apšvietimo valdymo pultą, scenos iškvietimą, ryškumo reguliavimą, greičio reguliavimą ir kt.
Daugiau informacijos rasite pridedamame duomenų lape.
Populiarus Žymos: Touch Viedo Master Controller MR-CM12BK, Kinija, gamintojai, tiekėjai, gamykla, pritaikyta
Produktas Pagrindiniai parametrai
| Produkto pavadinimas | Palieskite apšvietimo valdymo valdiklį | Produkto modelis | MR-CM12BK |
| Nominali įtampa | AC 100V-240V±15%Vac50/60Hz | Nominali galia | Apie 15W |
| Saugojimo terpė | Didelės spartos{0}}SD kortelė (standartinė) | Nešimo kanalas | Mažiau nei arba lygus 450 000 duomenų kanalų |
| Ryšio sąsaja ir protokolas | RJ45X2, standartinis UDP/TCP protokolas | Išorinio skambinimo sąsaja | RS485X1 |
| Jutiklinis ekranas | 4,3{1}}colių spalvotas TFT talpinis jutiklinis LCD ekranas | Ryšio greitis | 100 MB / 1000 M prisitaikantis |
| Santykinė drėgmė | Mažiau arba lygus 95 % (nekondensuojantis) | Darbinė temperatūra | -40 laipsnių -80 laipsnių; |
| Matmenys | 283 mm x 134 mm x 45 mm | Fiksuotas tarpas tarp skylių | 268mm;68mm |
| Apsaugos lygis | IP20 | Grynasis svoris | 1,48 kg |
| Montavimo būdas | Fiksuotų skylių montavimo būdas (žr. aukščiau esantį brėžinį) | Korpuso medžiaga | Geležis (miltelinio dažymo procesas) |
| Standartiniai priedai | SD kortelė x 1 / kortelių skaitytuvas x 1 / kintamosios srovės maitinimo laidas x 1 / garantinė kortelė x 1 / putplasčio popieriaus dėžutė x 1 / kortelės laikiklis x 1 | ||
